Experimental study on the characteristics of swirl effervescent atomizer
-
摘要: 与常规压力雾化、气动雾化相比，气泡雾化具有高效、经济和环保等优点。针对一种可变喷头旋流式气泡雾化喷嘴进行了实验研究，探讨了工作参数、喷嘴孔型、切割丝网目数（孔径）等因素对喷嘴流量、喷雾特性的影响规律。研究结果表明：不同孔型喷嘴的流量特性趋势基本一致；相同工作压力下，气液比不同会导致喷嘴流量的变化；安装切割丝网基本不影响喷嘴的流量特性趋势，但在相同工况下会造成喷嘴流量减小3%～7%，且丝网孔径越小，减小幅度越大；喷雾液滴粒径分布呈单峰形式，且随着工作压力或气液比的增大，喷雾液滴的中位粒径会有不同程度的减小；相同喷雾能耗下，异形（方形、椭圆形）喷孔更有助于提高喷雾性能；丝网有利于提高喷嘴雾化性能，但需综合考虑喷嘴孔型、工作压力等因素选择丝网孔径；此外，安装切割丝网会在一定程度上降低喷雾主流轴向速度。Abstract: Compared with the conventional pressure atomization and pneumatic atomization, effervescent atomization has the advantages of high efficiency, economy and environmental protection, which has attracted the attention of various fields. In this paper, a series of experiments were carried out on a variable nozzle internal swirling effervescent atomizer, and the effects of the working parameters, hole structure and mesh number on the flow and spray characteristics were discussed. The results show that flow characteristics of the atomizer with different hole structures are basically the same. The change of the air-liquid ratio results in the change of the liquid mass flow rate under the same working pressure. Flow characteristics are not affected by the cutting screen, while the addition of the cutting screen induces 3%–7% attenuation of the spay mass flow rate of under the same working condition, and the smaller the cutting screen aperture is, the greater the reduction of the spray mass flow rate is. The distribution of spray particles presents a single peak structure, and the median mean diameter of the spray decreases with the increase of the working pressure or air-liquid ratio. Under the same spray energy consumption, the special-shaped hole structure is more helpful to improve the spray performance. The cutting screen is beneficial to the spray performance, but the choice of the mesh aperture should be made based on the atomizer structure, the working pressure and other comprehensive judgment; in addition, the addition of the cutting screen reduces the axial velocity of the spray mainstream to a great extent.
-
Keywords:
- variable nozzle /
- internal swirling /
- effervescent atomizer /
- hole structure /
- cutting screen /
- air-liquid ratio
-
0 引 言
与常规喷嘴相比，气泡雾化喷嘴具有独特优势，如在低压条件下可以实现很好的喷雾性能，受黏性影响小以及耗气量较小等[1-2]。凭借这些优势，气泡雾化喷嘴被尝试应用于燃气轮机[3-6]、内燃机[7-10]、锅炉[11-14]及工业过程等[15-18]。
气泡雾化喷嘴的机理是将气相以适当方式注入液相，使两者在喷嘴的混合腔中形成稳定的气泡两相流；气泡在两相流流动过程中加速、变形、膨胀，在喷嘴出口将液体挤压成丝状，并在离开喷口的极短距离内，在增大的内外压差下膨胀、破裂，使液丝进一步破碎，形成更细小的微粒群[2, 15]。
国内外学者在气泡雾化技术研究方面取得了大量成果。实验研究方面，Wilson等[19]开展了气泡雾化喷嘴的冷态和点火实验研究，获得了喷射压力、气液比、喷孔长径比等对喷雾锥角及火焰长度的影响规律。孙春华等[20]建立了气泡雾化喷雾可视化试验系统，获得了喷嘴内的气液两相流流型以及宏观喷雾形态。Lefebvre[1]、刘联胜[21]、Rahman[22]、Liu[23]和Kleinhans[24]等研究了液体物性、工作参数对气泡雾化喷嘴喷雾特性的影响规律，发现液体黏度和气相密度对喷雾性能的影响较小，但喷嘴入口压力比、气液质量流量比（简称气液比，RAL）等参数对液滴平均粒径的影响较为显著。Wang[6]、梁晓燕[25]、叶安道[26]等重点研究了喷嘴内部结构参数对喷雾性能的影响，发现采用多孔注入空气结构、提高注气截面积有利于改善喷雾性能[27]。
数值仿真研究方面，孙春华等[20]建立了喷嘴内及喷雾场的气液两相流流动仿真模型，分析了喷嘴内部为搅拌流和泡状流时，气液两相流流经喷孔时的气液形态、喷孔出口截面流动参数的脉动以及喷雾场中液滴粒径分布。赵志洪等[28]基于VOF模型分析了进气口数量、喷嘴内部结构参数和气液比对气液两相流流型的影响。Alizadeh Kaklar[29]通过气泡雾化喷嘴二维数值仿真获得了混合室长度和气液比对喷嘴出口液膜厚度的影响规律。Ochowiak[30-31]研究认为，喷孔形状对喷雾性能的影响较为明显，采用圆形喷孔、提高混合室与喷孔直径之比有助于提高喷雾性能[27]。
与传统压力式喷嘴相比，气泡雾化喷嘴喷雾特性（喷雾形态、液滴粒径、液滴速度分布等）的影响因素众多，研究所得的影响规律并不一致，部分研究结论甚至相悖，相关研究还有待进一步完善与深入[32]。另外，当前气泡雾化喷嘴研究主要为基础研究，成熟的应用产品数量较少，且主要集中于燃烧领域。为进一步拓展气泡雾化喷嘴的工程应用，亟需开展相关研究，对气液比进行优化，获得更低耗气量的气泡雾化喷嘴，降低工程应用成本。
本文通过实验对一种旋流式气泡雾化喷嘴的喷雾特性开展研究，揭示喷嘴孔型、切割丝网目数（孔径）等对喷嘴流量特性、喷雾性能的影响规律，为开发低气液比、小粒径的节能高效气泡雾化喷嘴提供基础实验数据。
1 实验系统

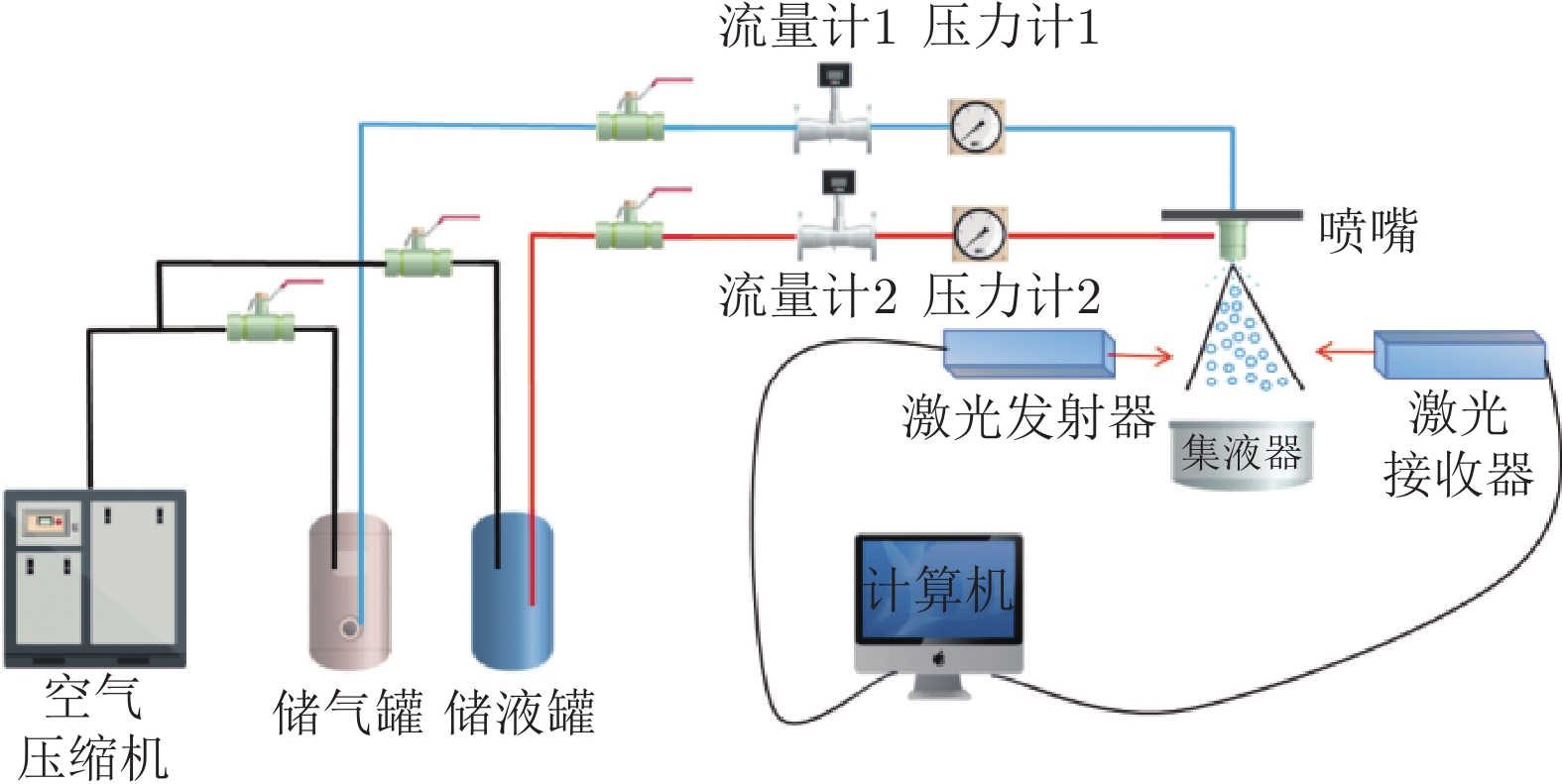

实验系统如图1所示，包括实验对象（喷嘴）、喷雾实验台、供气供液系统、测控系统及测试设备等。

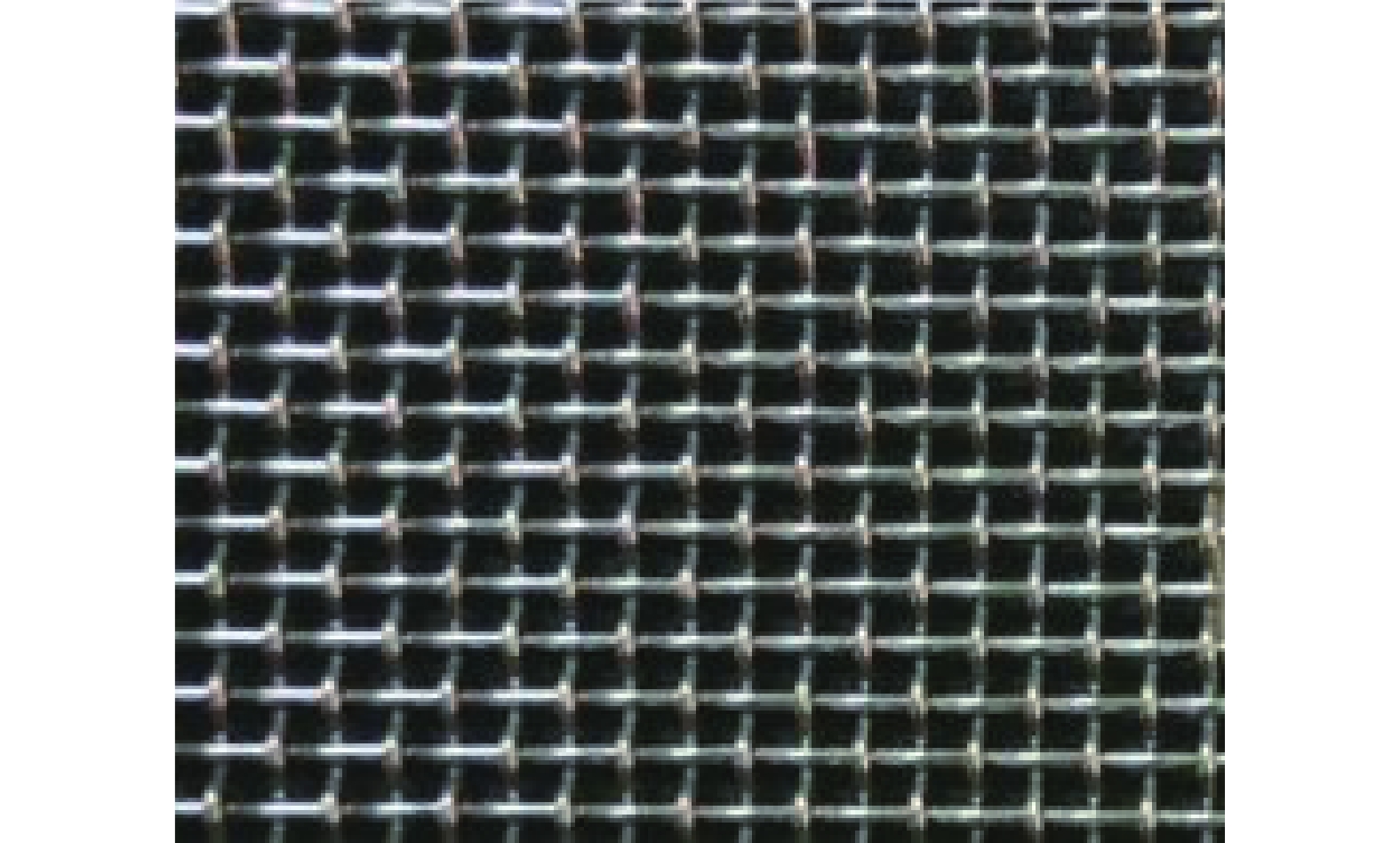

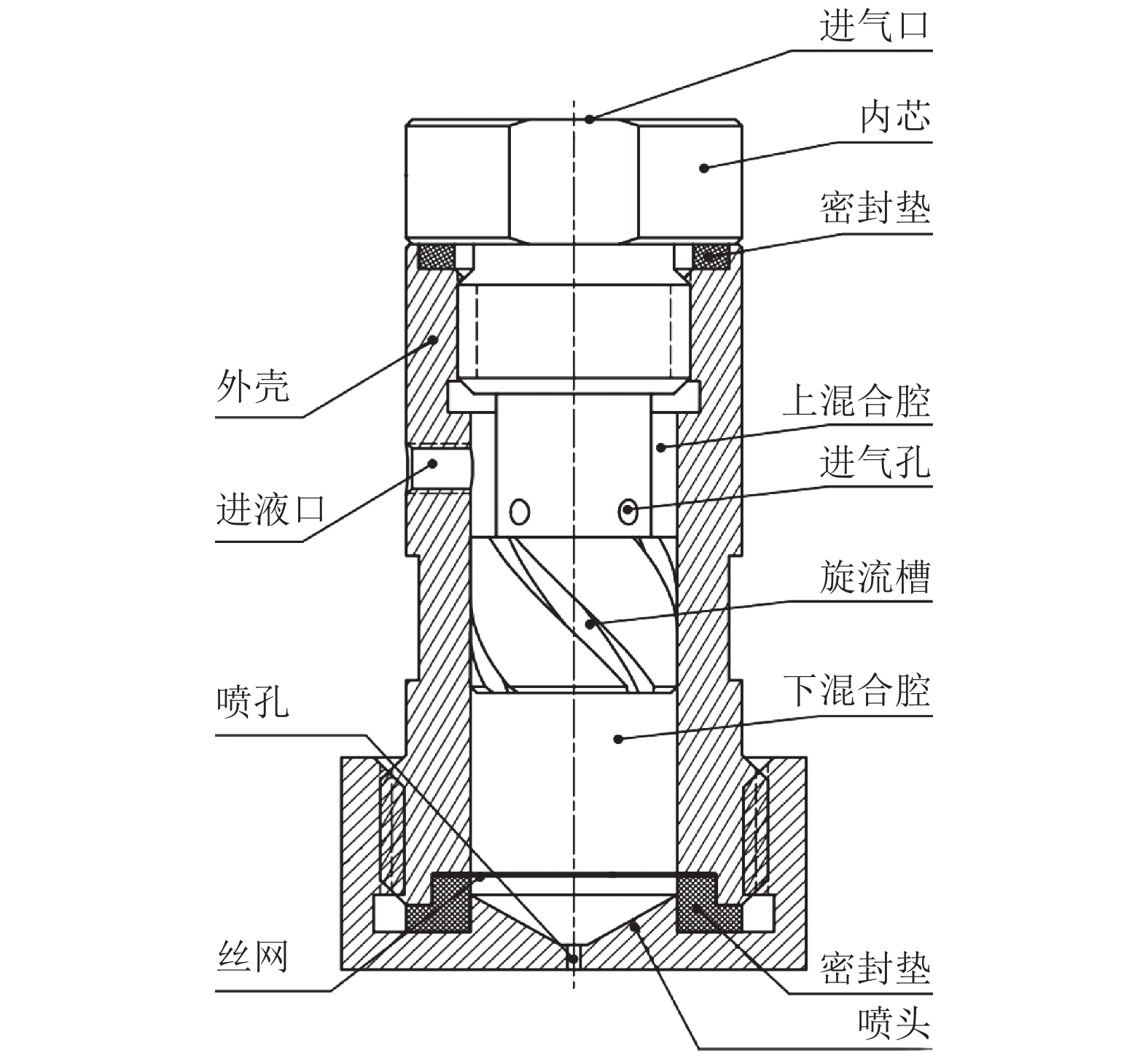

实验对象为一种可变喷头旋流式气泡雾化喷嘴，主体由内芯、外壳、喷头等组成。如图2所示，喷嘴进气口位于顶部，进液口位于左侧，内芯下部有4个对称的进气孔和4条旋流槽。空气从进气口进入内芯与液体混合，经旋流槽注入下混合腔，最后从喷头喷出。喷头可更换，与外壳通过螺纹连接。出于研究需要，可在下混合腔与喷头之间安装切割丝网（如图3所示），网孔大小以丝网目数表征，目数通常定义为1 inch（约25.4 mm）长度上的网孔数。
喷雾实验台由喷嘴支撑台架、集液器等组成，用于支撑固定喷嘴、收集喷雾。
供气供液系统由空气压缩机、储气罐、储液罐、管路及阀门等组成，提供喷雾所需的水、气，具备相应调节功能。
测控系统由计算机、压力传感器和流量计等组成，用于测量和记录实验过程中各测点压力。压力传感器为麦克传感器公司的压阻式压力变送器，最大响应频率30 kHz，测量精度0.5% FS（Full Scale）。以量程为160 mL/min（精度8 mL/min）、1600 L/h（精度80 L/h）的玻璃浮子流量计分别测量液体工质和气体工质的流量。
测试设备包括单反相机和激光颗粒动态分析仪（PDI），在实验过程中分别拍摄喷雾场及测量喷嘴液滴粒径。单反相机为佳能EOS RP，拍摄位置距离喷雾实验台3 m，镜头中心轴线与喷雾主流中心线垂直，拍摄背景布置为深色；激光颗粒动态分析仪的测量位置设置于喷嘴出口下游约150 mm的喷雾主流中心线上。
实验流程如下：气体工质经压缩机进入储气罐，以阀门控制压力和进气量，经流量计等连通至喷嘴进气口；液体工质由压缩空气挤压进入储液罐，以阀门调节压力和流量，经流量计等连通至喷嘴进液口；气体、液体工质在喷嘴混合腔内混合形成气液两相流，经喷嘴雾化后喷入集液器。
2 实验方法
实验中，以压缩空气、水分别作为气体、液体工质，通过调节喷嘴工作压力和气液比、更换喷嘴喷头及切割丝网等方法设定多种实验工况。气液比RAL的调节方法为：在相同工作压力下，调节气、液流量计，改变气体、液体工质进入喷嘴的质量流量，从而实现气液比调节。本文实验参数如表1所示，表中的编号Case 1、Case 2和Case 3分别对应圆孔喷嘴（喷孔直径1 mm，截面积0.785 mm2）、方孔喷嘴（边长1 mm，截面积1 mm2）和椭圆孔喷嘴（长短半轴分别为0.6和0.5 mm，截面积0.942 mm2）。气体、液体工质的工作压力 pa=pl=p。
表 1 实验参数表Table 1 Experimental parameters参数 数值（编号） 工作压力p/MPa 0.2、0.3、0.4、0.5、0.6 气液比 0.10～0.35 孔型 Case 1、Case 2、Case 3 切割丝网目数 0、50、80、100（0表示未安装丝网，其他
对应丝网孔径分别为0.27、0.18和0.15 mm）3 流量特性
3.1 喷嘴孔型对流量特性的影响

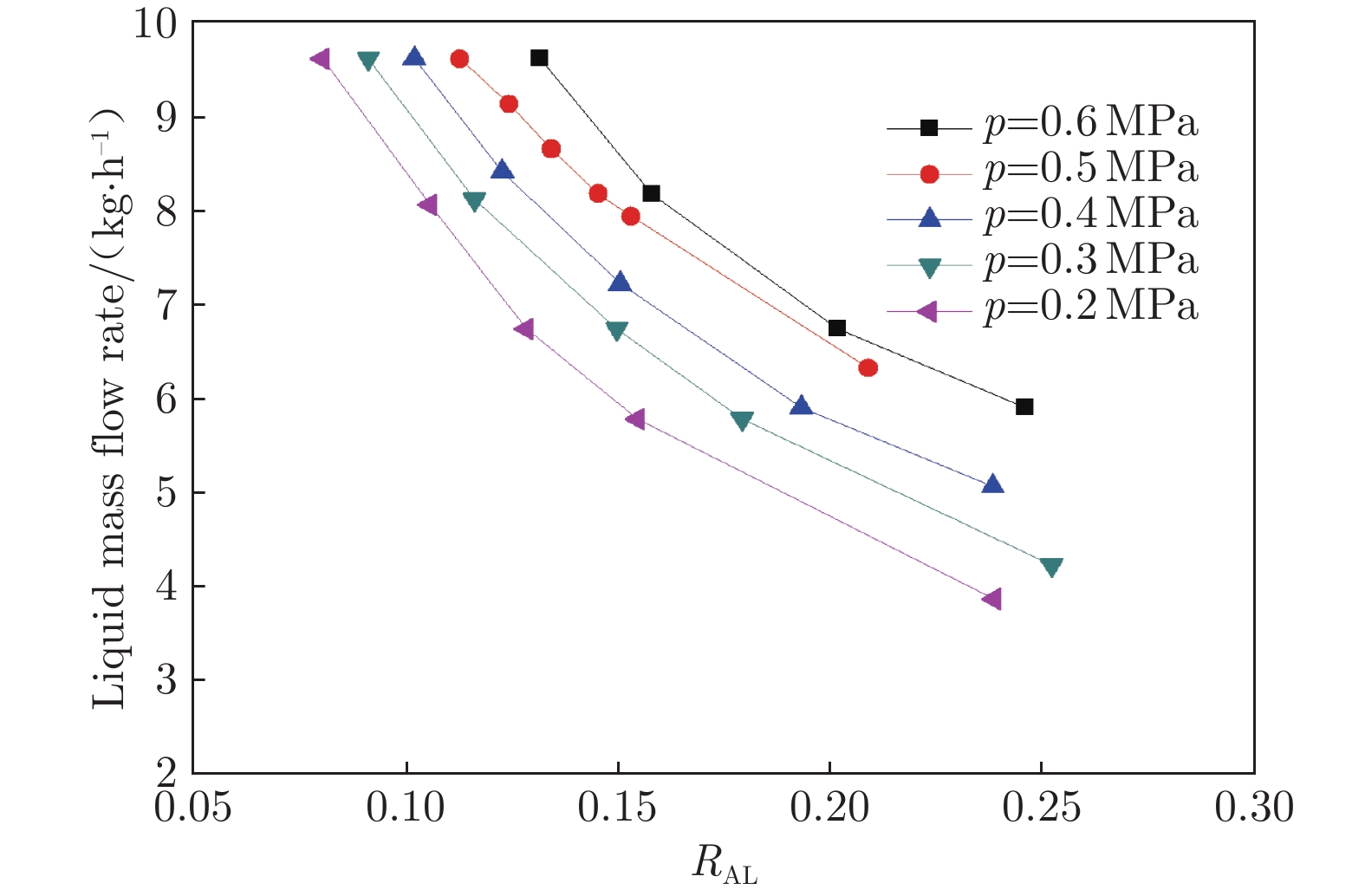

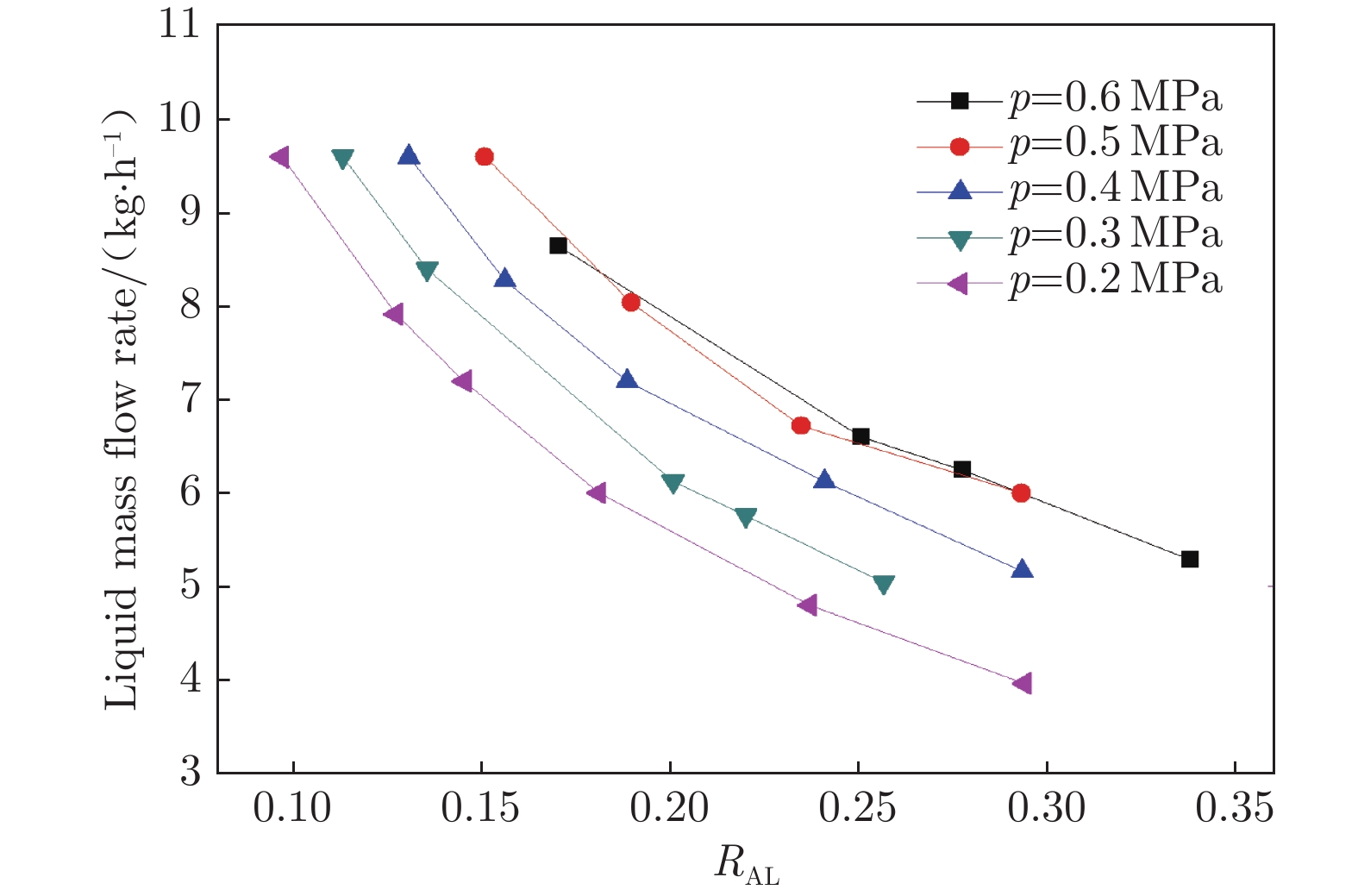

图4～6为不同工作压力下圆孔、方孔和椭圆孔喷嘴流量特性曲线，3条曲线趋势基本一致：在相同工作压力下，液体质量流量随气液比增大而减小，且在小气液比下，减小幅度较大，随着气液比增大，减小幅度变小。主要原因在于：喷嘴出口截面的含气率随RAL增大而增大，喷嘴内部液体流通面积越来越小，流量系数逐渐减小，最终导致喷雾流量降低。

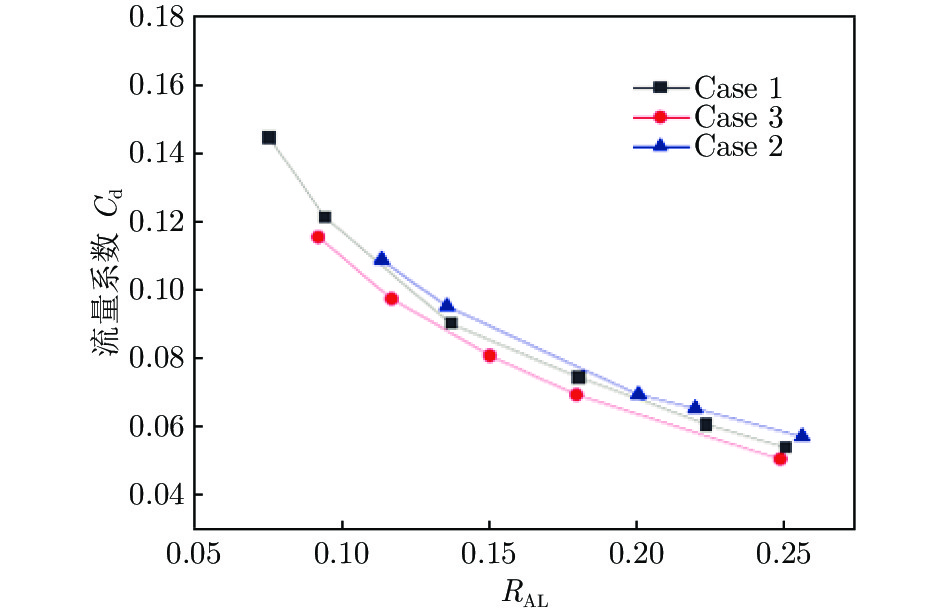

图7为相同工作压力下（0.4 MPa）不同孔型喷嘴的流量系数Cd曲线。相同气液比下，方孔喷嘴Cd最大，圆孔喷嘴次之，椭圆孔喷嘴最小，方孔喷嘴Cd比椭圆孔喷嘴大8.5%左右，这是由于不同孔型喷嘴的内部流动对喷嘴出口截面含气率的影响不同。
![]()
图 7 不同孔型喷嘴流量系数曲线对比Fig. 7 Flow coefficient comparison of atomizer with different hole structures3.2 切割丝网对流量特性的影响

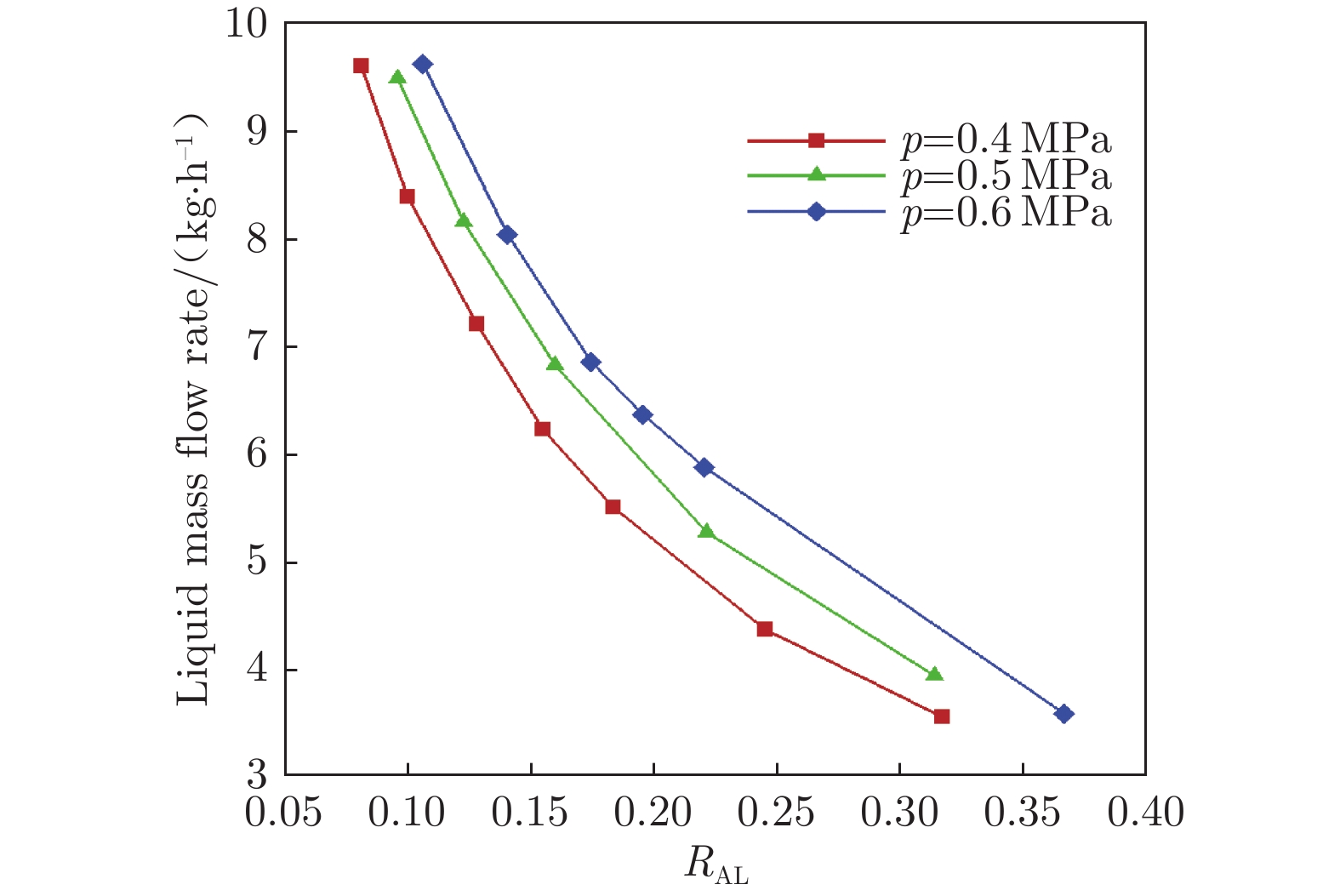

以圆孔喷嘴为例，通过在下混合腔与喷头之间安装80目（孔径0.18 mm）切割丝网开展实验，分析切割丝网对喷嘴流量特性的影响。图8为安装丝网后不同工作压力下的喷嘴流量特性曲线，可以看出，与未加切割丝网相比，喷嘴在不同工作压力下的流量特性趋势基本保持一致。
![]()

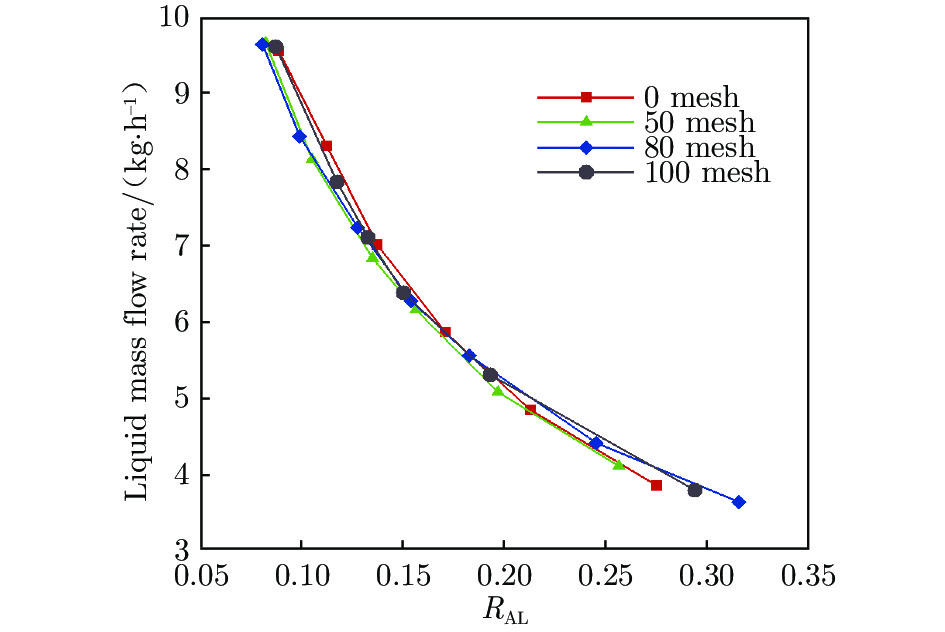

图 8 安装80目切割丝网后圆孔喷嘴的流量特性Fig. 8 Flow characteristics of atomizer with 80 mesh cutting screen图9为在相同工作压力（p=0.4 MPa）下安装不同目数切割丝网时的喷嘴流量特性曲线。可以发现：在相同气液比和工作压力下，安装切割丝网后，喷嘴流量略有减小，减少幅度在3%～7%之间，且丝网孔径越小（目数越大），喷雾流量减小的幅度越大。从本质上说，切割丝网对喷嘴流量的影响基本可以归结为丝网导致的压损带来的喷嘴流量变化。
![]()
图 9 不同目数切割丝网对圆孔喷嘴流量特性的影响Fig. 9 Flow characteristics comparison of atomizer with different hole structure cutting screen meshes4 喷雾特性

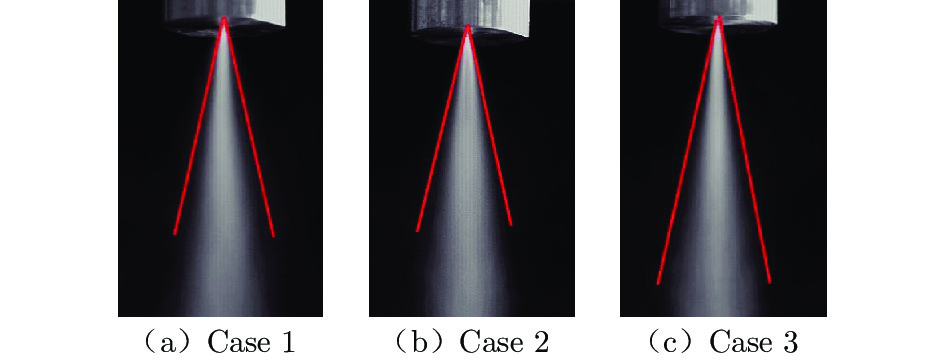

评价喷嘴喷雾特性的主要指标包括喷雾锥角、喷雾液滴粒径及分布等。研究发现，本文中不同孔型喷嘴的喷雾锥角差别很小（如图10所示，在相同工作压力和气液比下，喷雾锥角均为27°左右），在此重点分析喷雾液滴粒径及分布特性。
![]()
图 10 不同孔型喷嘴喷雾锥角对比Fig. 10 Spray cone angle comparison of atomizer with different hole structures4.1 工作参数对喷雾特性的影响

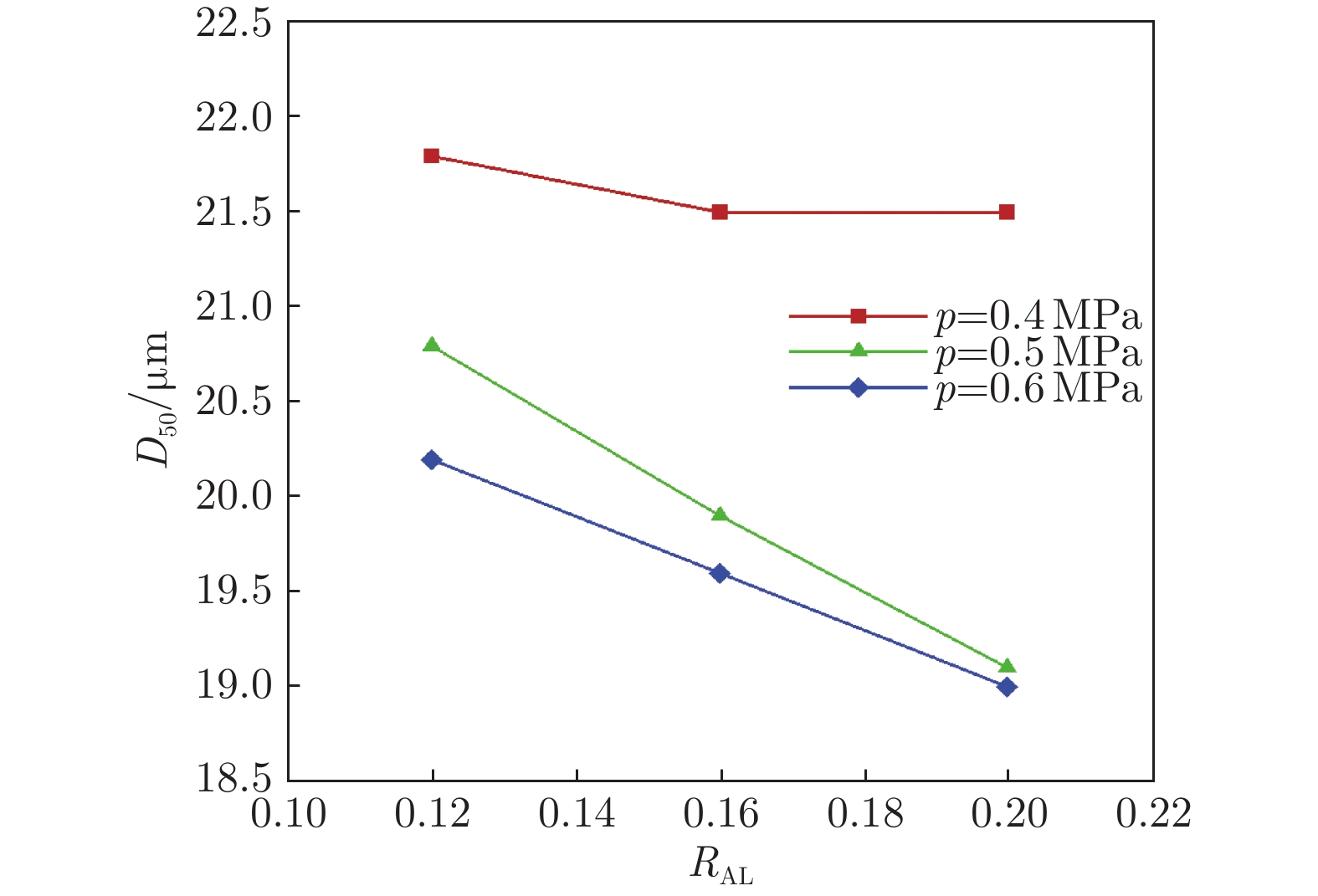

以圆孔喷嘴为例，分析了工作压力、气液比等工作参数对喷嘴喷雾特性的影响，如图11和12所示。图11为不同工作压力下圆孔喷嘴喷雾液滴中位粒径D50随气液比的变化曲线。可以发现：在相同工作压力下，随着气液比增大，D50均呈逐渐减小趋势，但此趋势在低工作压力下不明显。这是由于D50受到工作压力和气液比的综合影响，一方面，气液比增大导致喷孔处气流速度增大，气体和液滴的相对速度增大，两者之间气动力增大，使液滴更易破碎为小液滴；另一方面，气液比增大导致气体体积流量增大，喷孔处的液膜厚度更薄，而喷雾液滴尺寸与液膜厚度的平方根成正比[33]，故D50减小。此外，在相同气液比下，D50随工作压力增大而减小，这是由于工作压力的增大使得喷嘴内部的混合速度和湍动能增大，提高了喷孔处气泡破碎为小液滴的能力。
![]()

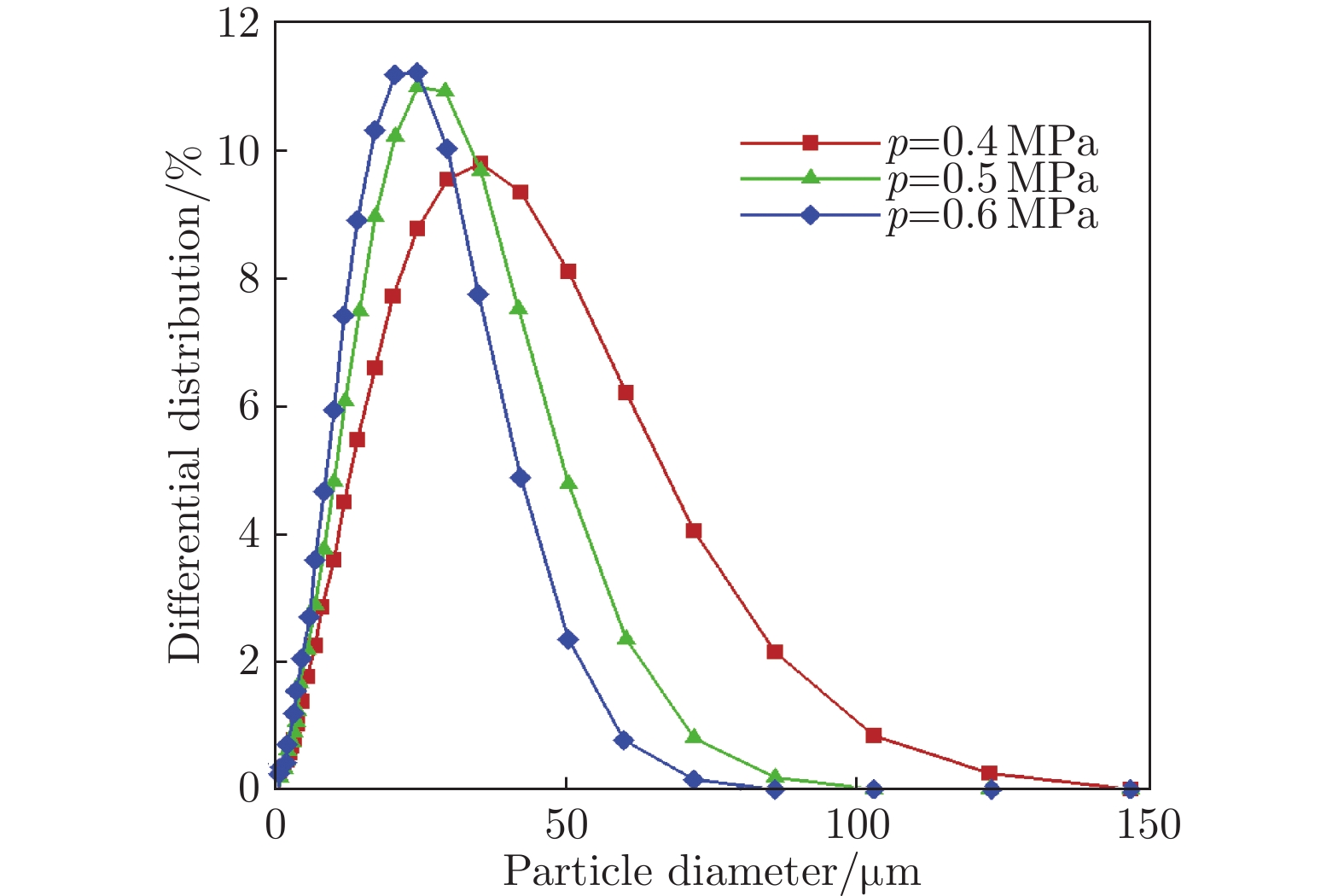

图 11 圆孔喷嘴喷雾液滴中位粒径随气液比的变化Fig. 11 D50 curves of circular hole atomizer with gas-liquid ratio以圆孔喷嘴、气液比0.16的工况为例，不同工作压力下的喷雾液滴粒径分布如图12所示：粒径分布都呈单峰形式；随着工作压力增大，峰值向小粒径方向移动，工作压力0.5 Mpa和0.6 Mpa下的峰值在25 μm附近，而0.4 Mpa下的峰值在35 μm附近，这与前文讨论的喷雾液滴中位粒径随工作压力变化的趋势一致。
4.2 孔型对喷雾性能的影响
在工作压力0.5 MPa、气液比0.16的工况下开展喷嘴孔型对喷雾性能的影响研究。表2为相同工况下各孔型喷嘴的喷雾液滴中位粒径D50，可以看出：方孔喷嘴中位粒径最小，圆孔喷嘴中位粒径最大，说明孔型对喷雾性能影响较大；与典型圆孔喷嘴相比，方孔和椭圆孔喷嘴喷雾性能更优，D50降幅分别为12.9%、35.0%。换言之，在相同喷雾能耗下，采用方孔、椭圆孔等异形喷孔有助于提高喷雾性能。

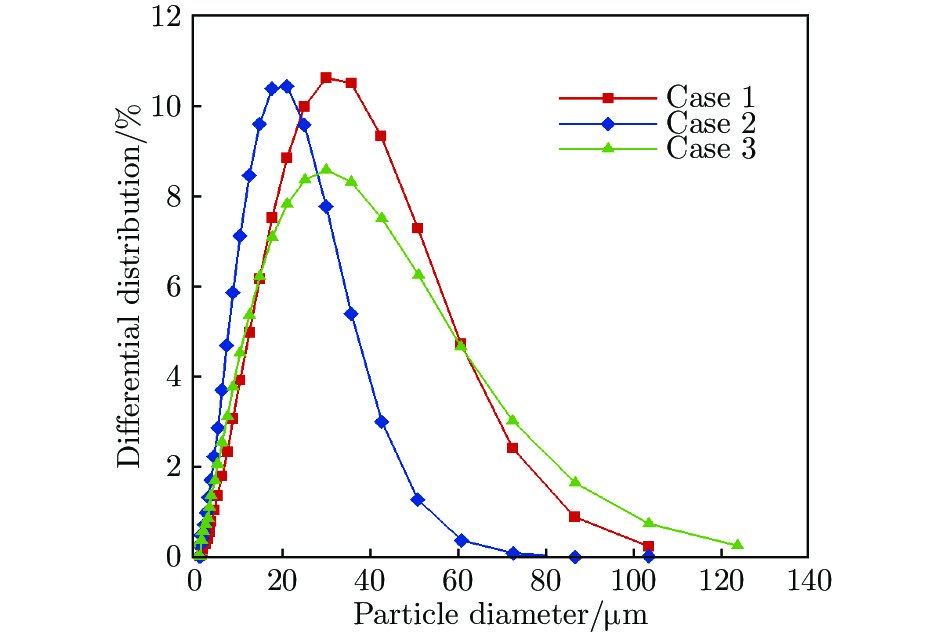

表 2 不同孔型喷嘴的喷雾液滴中位粒径Table 2 D50 of atomizer with various hole structures喷嘴编号 D50/μm Case 1 22.94 Case 2 14.92 Case 3 19.97 不同孔型喷嘴的喷雾液滴粒径分布如图13所示。可以看出：喷雾液滴粒径分布都呈单峰形式，圆孔、椭圆孔喷嘴的粒径峰值均出现于30 μm附近，而方孔喷嘴的峰值出现于20 μm附近。与圆孔喷嘴相比，方孔、椭圆孔喷嘴的喷雾液滴粒径分布曲线基本呈向左移动趋势，表明大尺寸液滴减少、小尺寸液滴增多，这说明在喷口截面积相当的前提下，喷嘴采用异形喷孔（特别是方孔）可以明显改善喷雾性能。
![]()
图 13 不同孔型喷嘴喷雾液滴粒径分布Fig. 13 Distribution of spray particles comparison of atomizer with different hole structures4.3 切割丝网对喷雾性能的影响

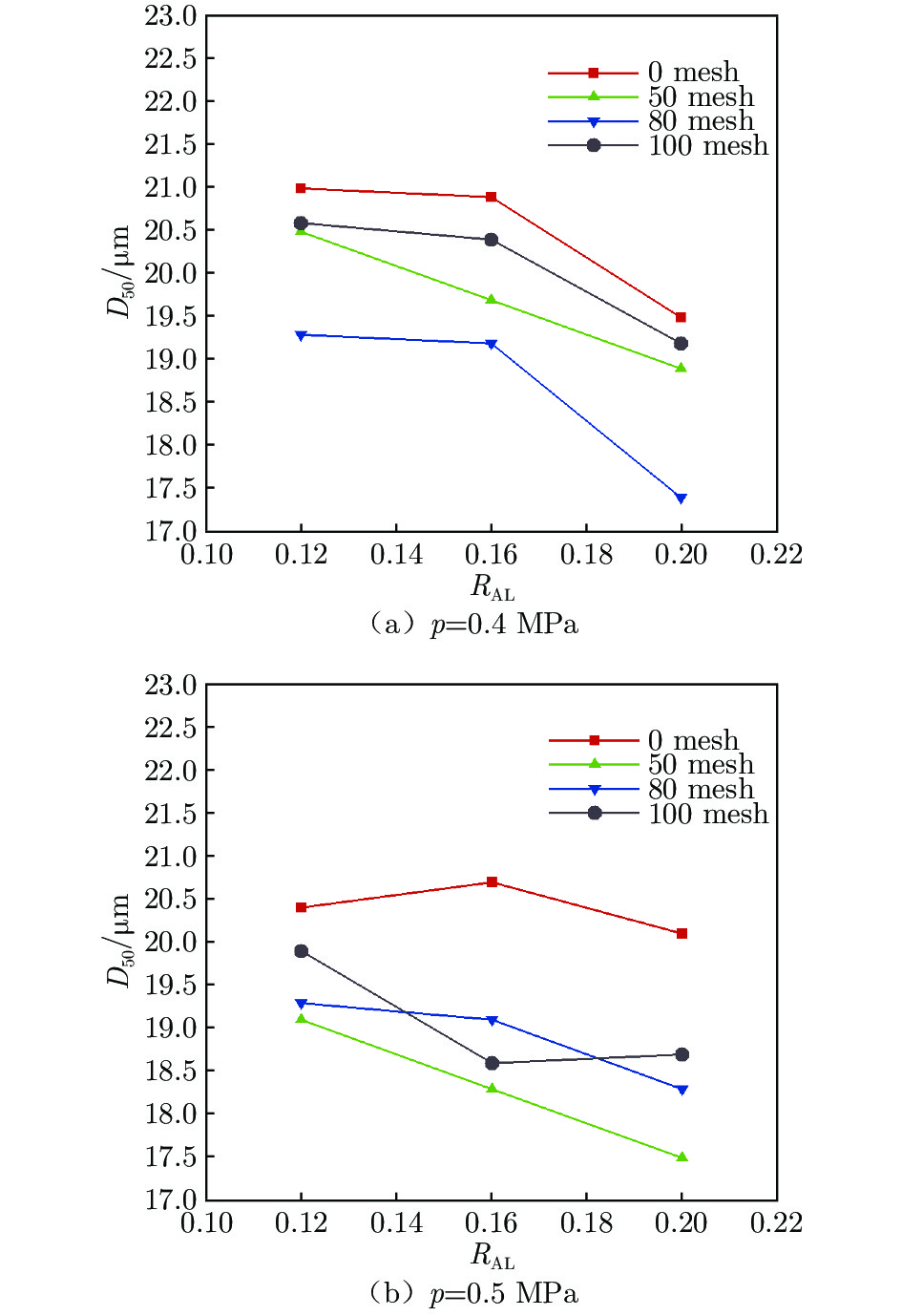

相同工况下，方孔喷嘴表现出较好的喷雾性能。针对方孔喷嘴开展了切割丝网目数（孔径）对喷雾性能的影响研究。图14反映了工作压力0.4 Mpa和0.5 Mpa工况下切割丝网目数（孔径）对喷雾液滴中位粒径D50的影响：在两种工作压力下，切割丝网均在一定程度上减小了中位粒径D50，提高了喷雾性能。总体而言，采用80目（孔径0.18 mm）切割丝网为最佳选择，主要原因在于：1）安装丝网可以将混合腔内的气泡进一步分割为更小的气泡，从而破碎为更小的液滴，提高喷雾性能；2）孔径太小（目数较大）的丝网将气泡切割过小，对两相流产生较大压降，导致内外压差不足，小气泡无法破碎；3）丝网孔径过小，切割后的气泡会迅速重新聚结形成较大气泡，降低喷雾性能；4）丝网孔径过大（大于气泡直径）时，无法有效切割气泡，导致其不能破碎为更小的液滴，不利于提升喷雾性能。因此，应根据工作压力和喷嘴孔型合理配置切割丝网。

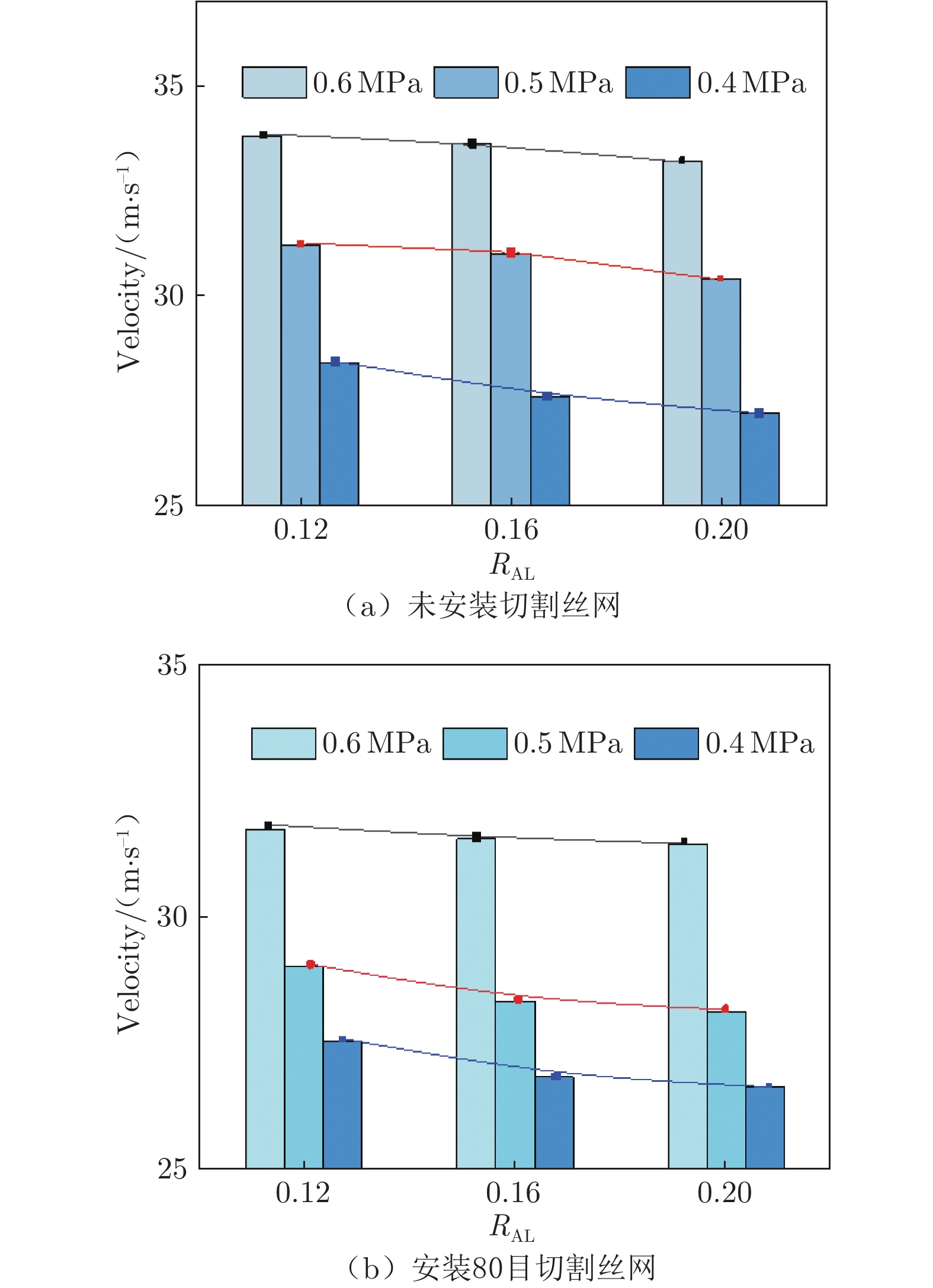

实验中，采用激光颗粒动态分析仪测量了喷雾液滴速度（喷雾液滴喷射的轴向定义为速度正方向）。图15反映了切割丝网对喷雾主流轴向速度的影响。从图15（a）和（b）可以看出：在相同压力及气液比0.12、0.16和0.20工况下，安装80目切割丝网后，喷雾主流轴向速度略有降低。以气液比0.16为例，工作压力0.4、0.5和0.6 Mpa下的降幅分别约为3%、7%和8%。这是由于较高工作压力下切割丝网阻力相对较大，导致喷雾主流轴向速度降低更大。
![]()
图 15 切割丝网对喷雾主流轴向速度的影响Fig. 15 Influence curves of cutting screen on spray axial velocity5 结 论
1）在相同工况下，不同孔型喷嘴的流量特性趋势基本一致。
2）在相同工作压力下，喷嘴流量随着气液比的增大而减小，且在小气液比下，减小幅度较大。
3）安装切割丝网基本不影响喷嘴的流量特性变化趋势；但在相同工况下会造成喷嘴流量减少3%～7%，且丝网孔径越小，减少幅度越大。
4）喷雾液滴粒径分布呈单峰形式，工作压力或气液比增大均会提高喷雾性能。
5）喷嘴孔型对喷雾性能具有显著影响，与典型圆孔喷嘴相比，椭圆孔和方孔喷嘴喷雾性能更优，尤其是方孔喷嘴。
6）安装切割丝网有利于提高喷嘴喷雾性能，但丝网孔径过大或过小均会影响其效果；此外，安装切割丝网会在一定程度上降低喷雾主流轴向速度。
-
![]()
图 7 不同孔型喷嘴流量系数曲线对比
Fig. 7 Flow coefficient comparison of atomizer with different hole structures
![]()
图 8 安装80目切割丝网后圆孔喷嘴的流量特性
Fig. 8 Flow characteristics of atomizer with 80 mesh cutting screen
![]()
图 9 不同目数切割丝网对圆孔喷嘴流量特性的影响
Fig. 9 Flow characteristics comparison of atomizer with different hole structure cutting screen meshes
![]()
图 10 不同孔型喷嘴喷雾锥角对比
Fig. 10 Spray cone angle comparison of atomizer with different hole structures
![]()
图 11 圆孔喷嘴喷雾液滴中位粒径随气液比的变化
Fig. 11 D50 curves of circular hole atomizer with gas-liquid ratio
![]()
图 13 不同孔型喷嘴喷雾液滴粒径分布
Fig. 13 Distribution of spray particles comparison of atomizer with different hole structures
![]()
图 15 切割丝网对喷雾主流轴向速度的影响
Fig. 15 Influence curves of cutting screen on spray axial velocity
表 1 实验参数表
Table 1 Experimental parameters
参数 数值（编号） 工作压力p/MPa 0.2、0.3、0.4、0.5、0.6 气液比 0.10～0.35 孔型 Case 1、Case 2、Case 3 切割丝网目数 0、50、80、100（0表示未安装丝网，其他
对应丝网孔径分别为0.27、0.18和0.15 mm）
下载: 导出CSV
表 2 不同孔型喷嘴的喷雾液滴中位粒径
Table 2 D50 of atomizer with various hole structures
喷嘴编号 D50/μm Case 1 22.94 Case 2 14.92 Case 3 19.97
下载: 导出CSV
-
[1] LEFEBVRE A H,WANG X F,MARTIN C A. Spray characteristics of aerated-liquid pressure atomizers[J]. Journal of Propulsion and Power,1988,4(4):293-298. doi: 10.2514/3.23066
[2] SOVANI S D,SOJKA P E,LEFEBVRE A H. Effervescent atomization[J]. Progress in Energy and Combustion Science,2001,27(4):483-521. doi: 10.1016/S0360-1285(00)00029-0
[3] COLANTONIO R O. Application of jet-shear-layer mixing and effervescent atomization to the development of a low-NOx combustor[R]. NASA-TM-105888, 1993.
[4] LI J B, LEFEBVRE A H, ROLLBUHLER J R. Effervescent atomizers for small gas turbines[R]. American Society of Mechanical Engineers, 94-GT-495, 1994: 1-6. doi: 10.1115/94-GT-495
[5] CHIN J S,LEFEBVRE A H. A design procedure for effervescent atomizers[J]. Journal of Engineering for Gas Turbines and Power,1995,117(2):266-271. doi: 10.1115/1.2814090
[6] WANG X F,CHIN J S,LEFEBVRE A H. Influence of gas-injector geometry on atomization performance of aerated-liquid nozzles[J]. International Journal of Turbo and Jet Engines,1989,6(3-4):271-279. doi: 10.1515/tjj.1989.6.3-4.271
[7] LAWLER A, WADE R A, SOJKA P E. Flame length and pollutant emission characteristics of effervescent atomizer/burner stabilized jet flames, combustion fundamentals and applications[C]//Proceedings of the Technical Meeting of the Central States Section of the Combustion Institute. 1996.
[8] WADE R A, SOJKA P E, GORE J P. Effervescent atomization using high supply pressures[C]// Proceedings of the 9th Annual Conference on Liquid Atomization and Spray Systems. 1996: 263-270.
[9] WADE R A,WEERTS J M,GORE J P,et al. Effervescent atomization at injection pressures in the MPa range[J]. Atomization and Sprays,1999,9(6):651-667. doi: 10.1615/atomizspr.v9.i6.50
[10] SATAPATHY M R, SOVANI S D, SOJKA P E, et al. The effect of ambient density on the performance of an effer-vescent atomizer operating in the MPa injection pressure range[C]//Proceedings of the Technical Meeting of the Central States Section of the Combustion Institute. 1998: 76-80.
[11] 袁方. 一种机械–气泡雾化油枪的试验研究[D]. 武汉: 华中科技大学, 2011. YUAN F. Experimental study on a machinery-bubbles atomized oil gun[D]. Wuhan: Huazhong University of Science and Technology, 2011.
[12] 刘联胜,吴晋湘,韩振兴,等. 小流量气泡雾化喷嘴研究[J]. 燃烧科学与技术,2001,7(2):182-185. DOI: 10.3321/j.issn:1006-8740.2001.02.019 LIU L S,WU J X,HAN Z X,et al. Studies on low mass flow-rate effervescent atomizer[J]. Journal of Combustion Science and Technology,2001,7(2):182-185. doi: 10.3321/j.issn:1006-8740.2001.02.019
[13] 周进华. 小油量气泡雾化喷嘴的试验研究[D]. 武汉: 华中科技大学, 2011. ZHOU J H. Experimental studies of effervescent atomizers at low mass flow rate[D]. Wuhan: Huazhong University of Science and Technology, 2011.
[14] JEDELSKÝ J,JÍCHA M. Spray characteristics and liquid distribution of multi-hole effervescent atomisers for indus-trial burners[J]. Applied Thermal Engineering,2016,96:286-296. doi: 10.1016/j.applthermaleng.2015.11.079
[15] ZHAO F, REN Z B, XU B, et al. Brief overview of effervescent atomizer application[C]//Proc of the 3rd International Conference on Fluid Mechanics and Industrial Application. 2019.
[16] STÄHLE P,GAUKEL V,SCHUCHMANN H P. Investiga-tion on the applicability of the effervescent atomizer in spray drying of foods: influence of liquid viscosity on nozzle internal two-phase flow and spray characteristics[J]. Journal of Food Process Engineering,2015,38(5):474-487. doi: 10.1111/jfpe.12178
[17] STÄHLE P,GAUKEL V,SCHUCHMANN H P. Comparison of an effervescent nozzle and a proposed air-core-liquid-ring(ACLR)nozzle for atomization of viscous food liquids at low air consumption[J]. Journal of Food Process Engineering,2017,40(1):e12268. doi: 10.1111/jfpe.12268
[18] WITTNER M O,KARBSTEIN H P,GAUKEL V. Spray performance and steadiness of an effervescent atomizer and an air-core-liquid-ring atomizer for application in spray drying processes of highly concentrated feeds[J]. Chemical Engineering and Processing - Process Intensification,2018,128:96-102. doi: 10.1016/j.cep.2018.04.017
[19] WILSON S A, ASAR G M, ELSHAHAWY E M. Study of cold spray and combustion stability of effervescent atomize[C]// Proc of the 18th International Conference on Aerospace Sciences and Aviation Technology. 2019.
[20] 孙春华,宁智,乔信起,等. 气液两相流流型影响喷嘴喷雾形态及液滴粒径分布[J]. 农业工程学报,2019,35(12):29-37. DOI: 10.11975/j.issn.1002-6819.2019.12.004 SUN C H,NING Z,QIAO X Q,et al. Gas-liquid two-phase flow pattern affecting spray shape and droplet size distribution[J]. Transactions of the Chinese Society of Agricultural Engineering,2019,35(12):29-37. doi: 10.11975/j.issn.1002-6819.2019.12.004
[21] 刘联胜,吴晋湘,韩振兴,等. 气泡雾化喷嘴在不同液体物性下的喷雾特性研究[J]. 热科学与技术,2002,1(2):128-132. DOI: 10.13738/j.issn.1671-8097.2002.02.008 LIU L S,WU J X,HAN Z X,et al. Studies of effervescent atomization at different physical properties of spray fluid[J]. Journal of Thermal Science and Technology,2002,1(2):128-132. doi: 10.13738/j.issn.1671-8097.2002.02.008
[22] RAHMAN M A,BALZAN M,HEIDRICK T,et al. Effects of the gas phase molecular weight and bubble size on efferves- cent atomization[J]. International Journal of Multiphase Flow,2012,38(1):35-52. doi: 10.1016/j.ijmultiphaseflow.2011.08.013
[23] LIU M,DUAN Y F,ZHANG T N. Evaluation of effervesc-ent atomizer internal design on the spray unsteadiness using a phase/Doppler particle analyzer[J]. Experimental Ther-mal and Fluid Science,2010,34(6):657-665. doi: 10.1016/j.expthermflusci.2009.12.007
[24] KLEINHANS A,HORNFISCHER B,GAUKEL V,et al. Influence of viscosity ratio and initial oil drop size on the oil drop breakup during effervescent atomization[J]. Chemical Engineering and Processing - Process Intensification,2016,109:149-157. doi: 10.1016/j.cep.2016.09.006
[25] 梁晓燕,王绪论. 气泡雾化喷嘴雾化性能的试验研究[J]. 锅炉制造, 2008(6):28-32. DOI: 10.3969/j.issn.1674-1005.2008.06.008 LIANG X Y,WANG X L. Test studies on the spray charac- teristics of effervescent atomizers[J]. Boiler Manufacturing, 2008(6):28-32. doi: 10.3969/j.issn.1674-1005.2008.06.008
[26] 叶安道. 气泡雾化进料喷嘴性能的研究[J]. 炼油技术与工程,2015,45(11):43-46. DOI: 10.3969/j.issn.1002-106X.2015.11.010 YE A D. Study on performances of effervescent atomizing feed nozzle[J]. Petroleum Refinery Engineering,2015,45(11):43-46. doi: 10.3969/j.issn.1002-106X.2015.11.010
[27] 刘联胜,王露露,于祥,等. 混合室结构对气泡雾化喷嘴喷雾特性的影响[J]. 热科学与技术,2017,16(2):114-119. DOI: 10.13738/j.issn.1671-8097.2017.02.005 LIU L S,WANG L L,YU X,et al. Influences of mixing chamber structures on spry characteristics of effervescent atomizers[J]. Journal of Thermal Science and Technology,2017,16(2):114-119. doi: 10.13738/j.issn.1671-8097.2017.02.005
[28] 赵志洪,楚显玉. 气泡雾化喷嘴内部流场流型数值分析[J]. 河南科技,2018(25):71-75. DOI: 10.3969/j.issn.1003-5168.2018.25.025 ZHAO Z H,CHU X Y. The numerical simulation of two-phase flow pattern inside effervescent atomizer[J]. Journal of Henan Science and Technology,2018(25):71-75. doi: 10.3969/j.issn.1003-5168.2018.25.025
[29] ALIZADEH KAKLAR Z,ANSARI M R. Numerical analysis of the internal flow and the mixing chamber length effects on the liquid film thickness exiting from the effervescent atomizer[J]. Journal of Thermal Analysis and Calorimetry,2019,135(3):1881-1890. doi: 10.1007/s10973-018-7485-3
[30] OCHOWIAK M. Discharge coefficient of effervescent atomi- zers with the swirl motion phenomenon[J]. Experimental Thermal and Fluid Science,2016,79:44-51. doi: 10.1016/j.expthermflusci.2016.06.026
[31] OCHOWIAK M. The experimental studies on atomization for conical twin-fluid atomizers with the swirl motion pheno- menon[J]. Chemical Engineering and Processing - Process Intensification,2016,109:32-38. doi: 10.1016/j.cep.2016.08.010
[32] 孙春华,宁智,乔信起,等. 气泡雾化喷嘴泡状流喷雾特征试验与仿真[J]. 农业机械学报,2019,50(10):367-374,409. DOI: 10.6041/j.issn.1000-1298.2019.10.043 SUN C H,NING Z,QIAO X Q,et al. Experiment and simulation on spray characteristics of effervescent atomizer within bubbly flow[J]. Transactions of the Chinese Society for Agricultural Machinery,2019,50(10):367-374,409. doi: 10.6041/j.issn.1000-1298.2019.10.043
[33] 王文杰,郑学波,白博峰. 气泡雾化喷嘴雾化特性实验研究[J]. 工程热物理学报,2019,40(4):834-838. WANG W J,ZHENG X B,BAI B F. Experimental study on the characteristics of effervescent atomization[J]. Journal of Engineering Thermophysics,2019,40(4):834-838.
-
